底盤主要參數型 號： ZZ5357TXFV464MF5豪沃國Ⅵ消防車底盤
驅動型式：6*4
軸 距：4600+1400mm
**車速：101km/h
發動機型號：MC11.46-61
額定功率：341KW
排 量：10518ml
總 質 量：35000kg
四、
駕駛室結
構：平頭、四開門雙排駕駛室
，后排座位選裝4具空氣呼吸器托架
。
座位設置：前排2人（含駕駛員）+后排4人
設 備：除原車設備外，加裝有100W**報器
、取力器**開關及****盒
。
五、容罐
容 量：水14000L ,泡沫3000L
材 質：水罐采用優質碳鋼板
，罐體內部進行腐處理
，泡沫罐采用優質不銹鋼板，水罐底板4mm碳鋼板
，水罐側板及封板4mm碳鋼板
，水罐頂板3mm碳鋼花紋板；泡沫罐底板4mm不銹鋼板
，泡沫罐側板及封板4mm不銹鋼板
，泡沫罐頂板3mm不銹鋼花紋板。
結 構：鋼板焊接式
，內設防蕩板
設 備： 2 2個人口蓋
，帶有快速鎖緊及開啟裝置
2 2個液位指示計
2 2個排污口，手動閥**
2 1個溢流裝置
2 1個呼吸閥口
技術要求：符合XF39《消防車消防要求和試驗方法 》的有關規定
六 、
消防泵型 號：CB10/80常壓消防泵
流 量：80L/s@1.0Mpa
**吸深：7m
引水時間：≤80s
真空泵形式：活塞式
安裝形式：后置式
七 、
管路系統罐體管路材質為優質無縫鋼管
，通過法蘭與各部件連接。
罐出水管路：設有1個DN150的罐出水管路
，水由罐體進入消防泵
，裝有1只DN150手動蝶閥，通過DN150撓性接頭連接水罐與消防泵
。
外進水管路：消防泵后部有一個外進水口
，外接150吸水管，內扣式管牙接口
；
出水管路： ※ 消防泵左右各有2個DN80的常壓出水口
；
※ 1個DN80的炮管路，采用DN80撓性接頭
，用DN80炮球閥**
。
注水管路： ※ 2個DN65及2個DN80管路（外注水）分布車身中部?jī)蓚?cè)；
※ 1個DN65罐注水管路
，可通過消防泵直接向罐內注水
；
放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥
。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥
。
八、
泡沫比例混合器型號：PH64
混合比：6%
**混合流量：64L/s
結構形式：環泵式
九、取力器
型 式：夾心式(全功率)
操 縱：電磁閥**（電動操控）
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
十、
消防炮型 號：PL8/64
流 量：64L/s
射 程：≥75 m(水)
，≥70
m(泡沫)
壓 力：0.8MPa
回轉角度：水平360°，俯仰-45°～70°
十一
、器材箱材 質：骨架為優質型鋼
；蒙板為氧化鋁合金花紋板粘結結構。
結 構：全鋼框架焊接結構
，前器材箱左右側各有1扇鋁合金卷簾門
，后泵房左右后側各1扇鋁合金卷簾門，輕便可靠
、噪聲小
，下設防滑翻轉踏板。
器材布置原則
v 按戰斗編成和戰斗展開設計器材集成
；
v 按人體工程學原理設計各種器材托架
；
v 按使用邏輯關系和使用頻率放置器材；
v 站在地面或踏板上2個動作內取用任何器材
。
十二
、翻轉踏板材 質: 優質Q235鋼材
；蒙皮為鋁合金板（陽極氧化處理）。
結 構：采用鉸鏈和門止口雙重鎖定
，安全可靠
。
十三、電器系統
※ 駕駛室頂部配備1.8米長排豪華紅紅LED**
。
※ 整車后頂部安裝50W LED消防探照燈1個
，360度遙控轉動。

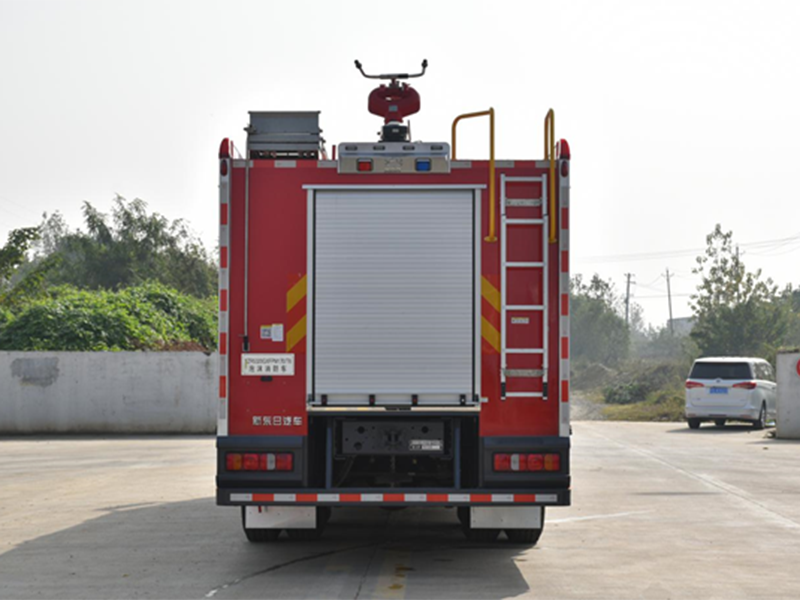

※ 車輛尾部安裝可折疊式爬梯
。
※ 車輛兩側上方各配有4個人紅藍爆閃燈及4個側照明燈
，下方安裝安全標志燈和側回復反射器（組合式），配有前
、后示廓燈
，兩側各一只轉向燈，器材箱
、泵房?jī)?nèi)均裝有照明燈
，并符合GB4785規定。
※ **報器功率為100W
；**報器
、**、爆閃燈電路為**式附加電路
，**器件安裝在駕駛室內
。
※ 附加儀表、開關集中布置在**面板上
，利于操作
。儀表板上裝有：壓力表、液位計
、電源總開關及器材箱燈開關等
。
十四、總體技術要求
1
、 所有操作開關
、儀表、器材架及車輛均有符合規范的銘牌標志
；
2
、 整車性能符合GB7956的規定；
3
、 液罐質量符合XF39的規定;
4
、 整車外觀美觀大方,平整度符合XF39的規定;
5、 所有粘接平整牢固
，符合企標規定
。
6
、 所有焊接牢固、焊后打磨光整
。
十五
、隨車文件1） 底盤使用說明書 7）底盤號碼拓印件
2） 底盤維修手冊 8）消防車使用說明書
3） 底盤質量保修卡 9）消防車消防器材清單
4） 底盤合格證 10）消防車合格證
5） 隨車工具清單 11）消防車跟蹤服務卡
6） 發動機號碼拓印件 12）消防車交接清單
十六、器材配置
CB10/80常壓泡沫消防車
器材標準配置表——內扣式
|
類別
|
序號
|
名 稱
|
規 格
|
數量
|
單位
|
備 注
|
|
隨 車
技 術
文 件
|
1
|
消防車使用說明書
|
|
1
|
本
|
|
|
2
|
消防車器材配置表
|
|
1
|
單
|
|
|
3
|
汽車底盤使用說明書
|
|
1
|
本
|
|
|
4
|
汽車底盤合格證
|
|
1
|
單
|
|
|
5
|
消防泵使用說明書
|
|
1
|
本
|
|
|
6
|
隨車附件（工具）
|
|
1
|
套
|
原底盤隨車附件 、工具
|
|
滅 火
裝 備
|
1
|
吸水管
|
150×4米
|
2
|
根
|
內扣式
|
|
2
|
濾水器
|
FLF150
|
1
|
件
|
內扣式
|
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
內扣式
|
|
4
|
集水器
|
JII150/80×2-1.0
|
1
|
件
|
內扣式
|
|
5
|
水帶
|
16-65-20
|
6
|
盤
|
常壓 ；內扣式
|
|
6
|
水帶
|
16-80-20
|
4
|
盤
|
常壓；內扣式
|
|
7
|
異徑接口
|
KJ65/80
|
1
|
件
|
內扣式
|
|
8
|
水帶包布
|
DT-SB
|
4
|
件
|
|
|
9
|
護帶橋
|
長570
|
2
|
副
|
|
|
10
|
水帶掛鉤
|
|
4
|
件
|
|
|
11
|
地上消火栓扳手
|
QT-DS1 ；長370
|
1
|
件
|
|
|
12
|
地下消火栓扳手
|
長970
|
1
|
件
|
|
|
13
|
吸水管扳手
|
FS150
|
2
|
件
|
|
|
14
|
直流開關水**
|
QZG3.5/7.5 ；65
|
1
|
支
|
常壓；內扣式
|
|
15
|
多用水**
|
QDH6.0/8 ；65
|
1
|
支
|
常壓 ；內扣式
|
|
16
|
空氣泡沫**
|
QP8/0.7Z；65
|
1
|
支
|
內扣式（含**吸液管）管）
|
|
17
|
泡沫外吸液管器材
|
Φ40×2000
|
1
|
根
|
|
|
破 拆
救 生
工 具
|
1
|
滅火器
|
3㎏/ABC
|
1
|
具
|
|
|
2
|
鐵鍬
|
長860/1050
|
1
|
件
|
|
|
3
|
鐵鋌
|
長900
|
1
|
件
|
|
|
4
|
消防腰斧
|
GF-285 ；長285
|
1
|
件
|
|
|
5
|
消防平斧
|
QTF-PF ；長810
|
1
|
件
|
|
|
6
|
丁字鎬
|
QTF-DG；長700/900
|
1
|
件
|
|
|
7
|
橡皮錘
|
|
1
|
件
|
|
|
說 明
|
1 、凡未列入該配置表中其他器材 、部件均為用戶要求選配。
2 、發車時銷售員應將提車單與此表一并到倉庫辦理器材配置**取手續 。
|
