什么是冷鉚工藝
冷鉚是指鉚釘在常溫狀態下進行的鉚接
。目前大量結構采用焊接的方式
,例如鋼構橋梁
、鋼構房屋等,但是一些需要輕量化同時又對強度有要求的結構,例如飛機機身、埃菲爾鐵塔、汽車骨架等
,則都采用了鉚接的技術。從質量保證角度
,鉚接>焊接
,焊接是**不容易檢查質量的,因此民航飛機
、汽車大梁用焊接較少
。從改變零件材料性能來講
,焊接影響**大
,殘余應力變形問題較嚴重,對橋梁和要求不高的鋼構結構還可以承受
,對汽車車廂大梁則不理想
。冷鉚工藝與焊接、螺紋緊固連接等工藝方法相比
,生產效率更高
、可省去昂貴的勞保投入和環保投入等技術優勢。液壓冷鉚
,取代了古老的熱鉚法
,避免了熱鉚中鋼板間隙無法壓平,熱脹冷縮后產生松動及噪音大的弊病
。
冷鉚車廂主要組成部分

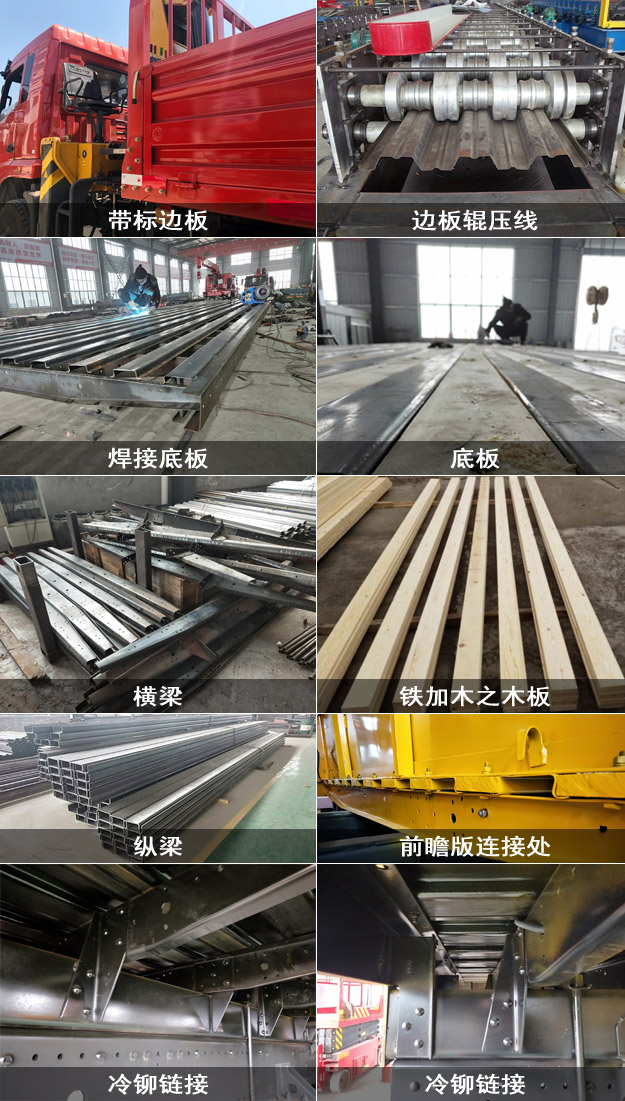

冷鉚車廂主要組成部分:底板總成(縱梁
、橫梁、邊框
、后框
、蝴蝶板等)、邊板總成
、龍門架
、邊燈護欄等配件。

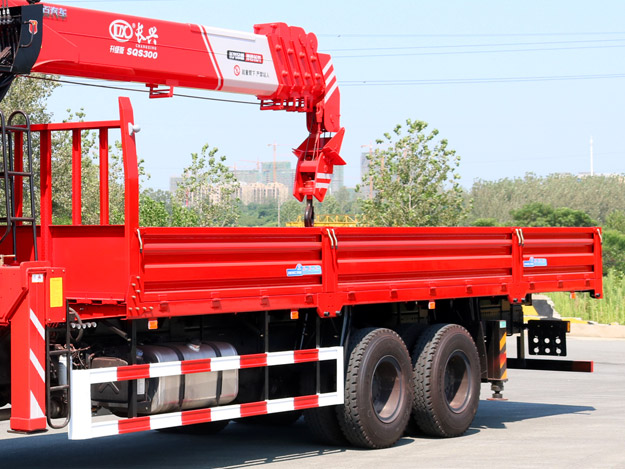

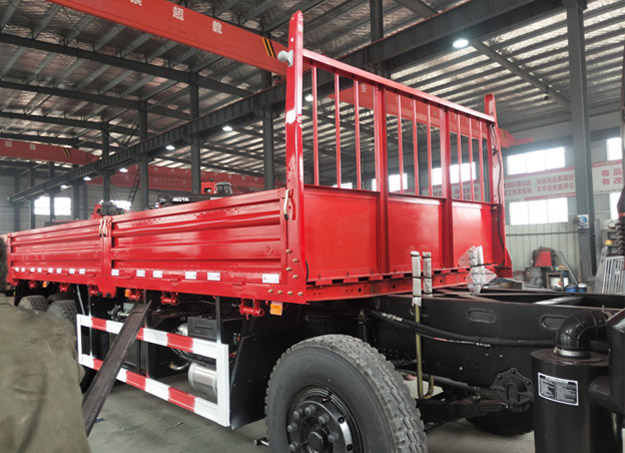

神百冷鉚車廂介紹
神百冷鉚車廂廠員工由東風原廠團隊組建
,技術員擁有二十多年生產經驗
,對冷鉚和原廠工藝熟練掌握,車廂品質**
,涂裝光鮮亮麗。
?v梁車廂邊板采用高強度鋼DCO1一次輥壓成型抗變形能力提高60%?div id="d48novz" class="flower left">
、橫梁采用Y510大梁鋼沖壓輥壓成型,橫梁加密
,抗扭性更高
,承載能力更強
。
底板可選擇花紋板、平板等
,鐵木結構底板具有輕量化有韌性等優勢
,木板為高品質松木烘干一次成型,中底板由Y510大梁鋼輥壓一次成型
,橫梁和縱梁采用冷鉚鏈接
,有效規避開裂、開焊風險
,更美觀
,更牢固。
神百冷鉚工藝詳解

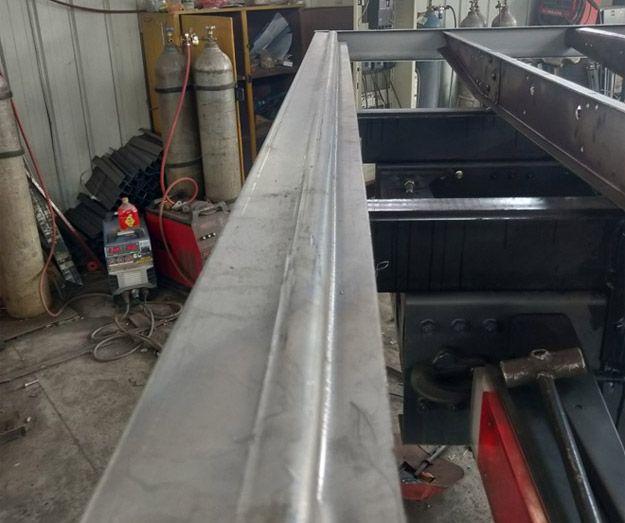

縱梁全部采用510L大梁鋼一次輥壓成型
,單根長度可達到10米
,比起槽鋼只有6米的長度,車廂副梁不需要再二次焊接
。
輥壓副梁有多種規格可以選擇120
、140、170滿足市場所有吊機對副梁的要求
,而且厚度從5mm-8mm都可以選擇
。

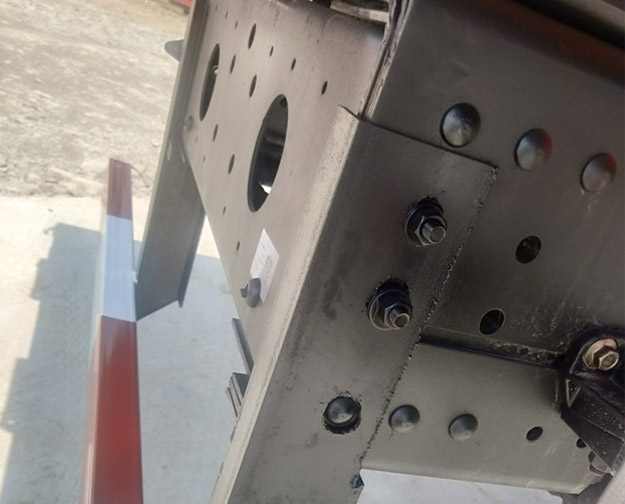

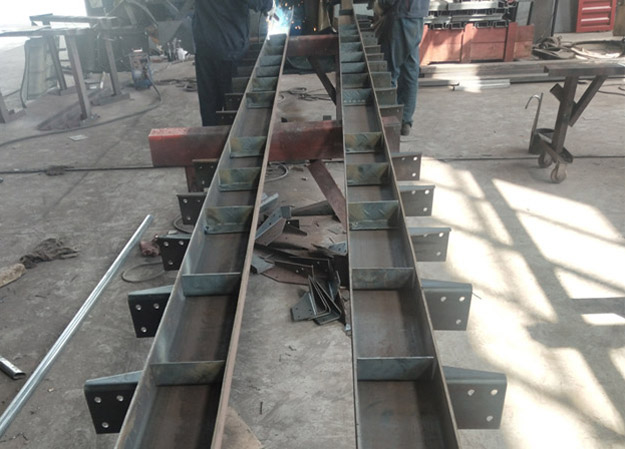

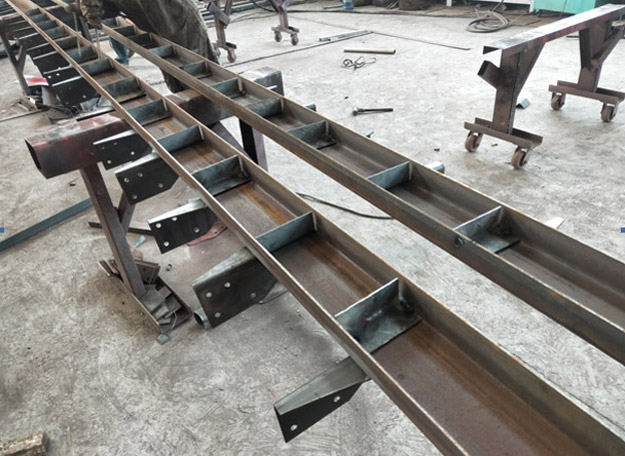

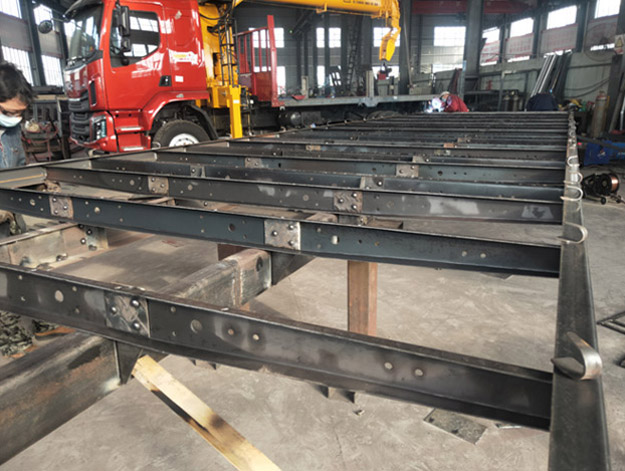

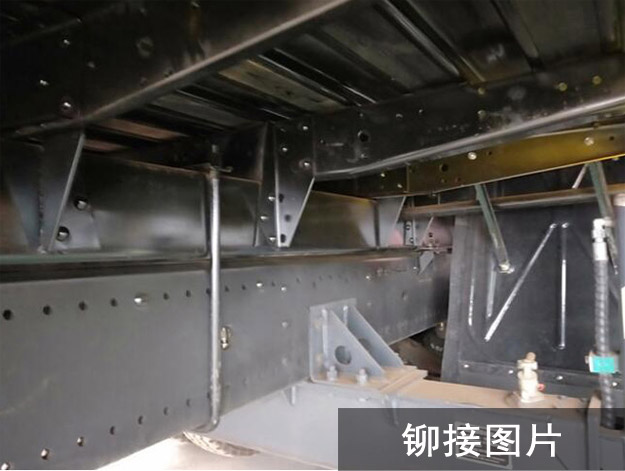

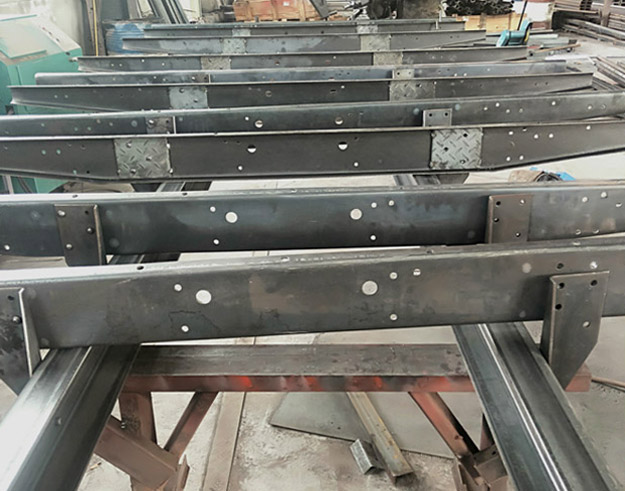

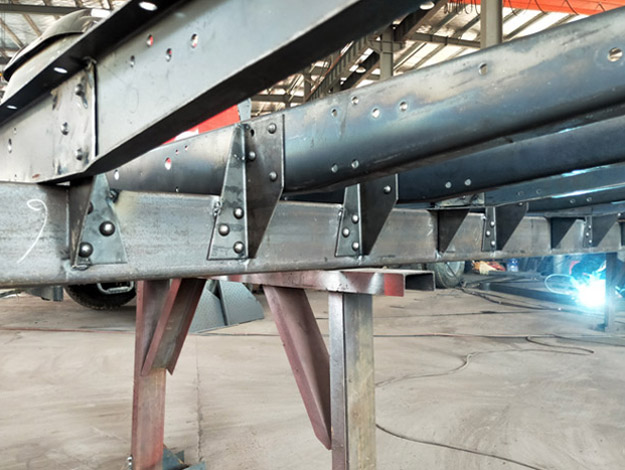

縱梁與橫梁用沖壓支架冷鉚連接,在縱梁和橫梁鉚接處都有加強板進一步加強加固:

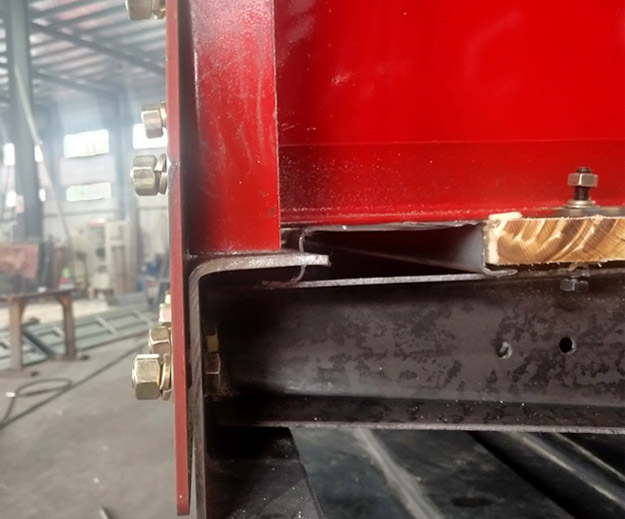

下面是橫梁加強板細節圖:

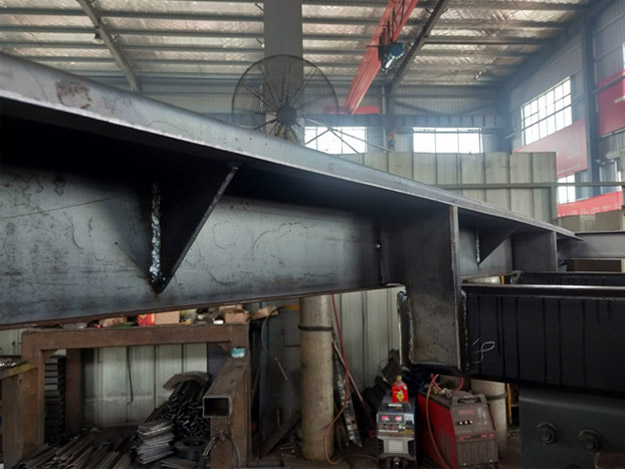

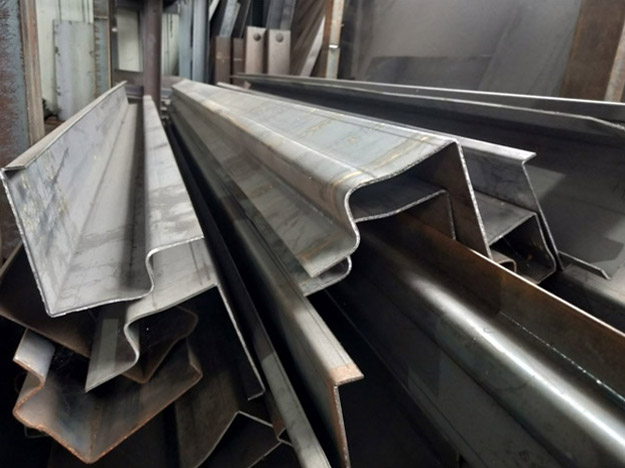

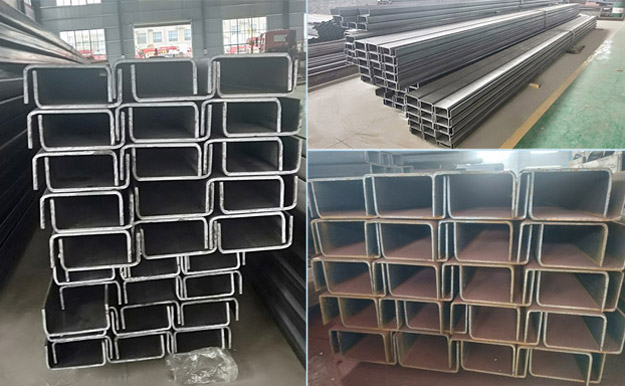

510L輥壓邊框更厚更輕強度更高

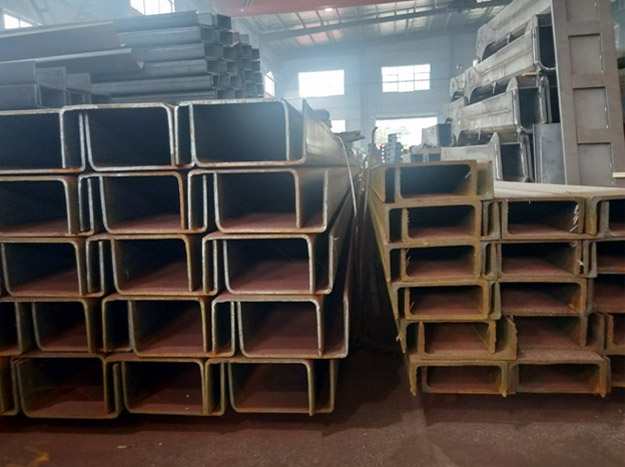

,附槽鋼對比圖片:

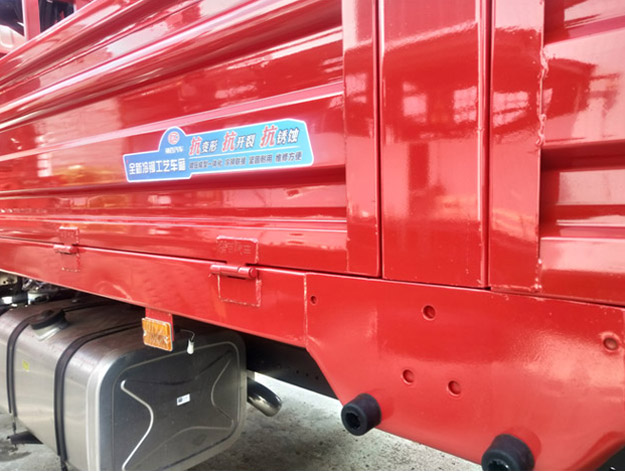

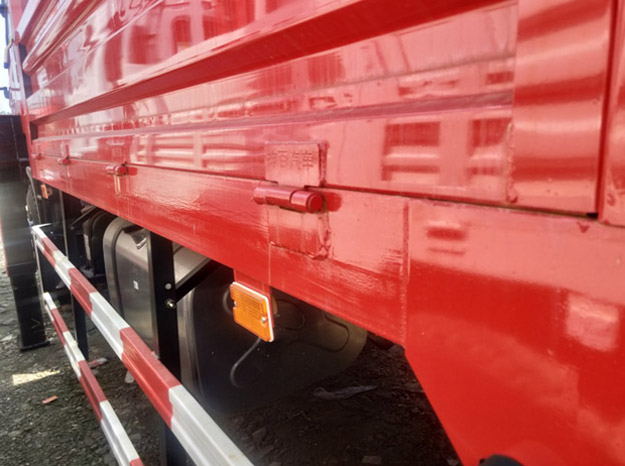

510L輥壓邊框噴涂后表面光滑有亮度
,槽鋼表面粗糙伴有細小顆粒和細紋不美觀:

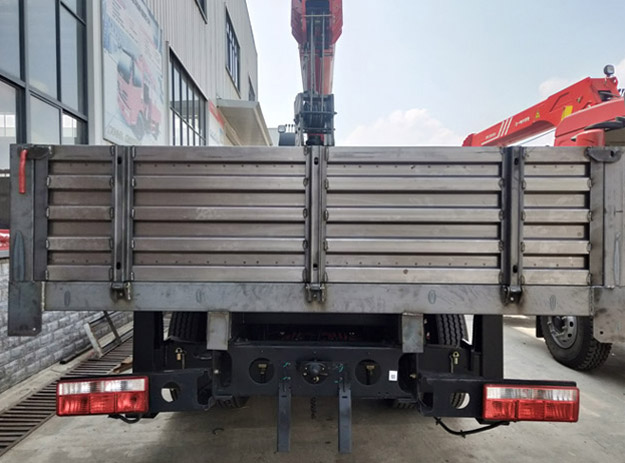

冷鉚車廂后框是定制的多次折彎且?guī)Х浪郏胀ú垆摬痪邆湟陨咸攸c:

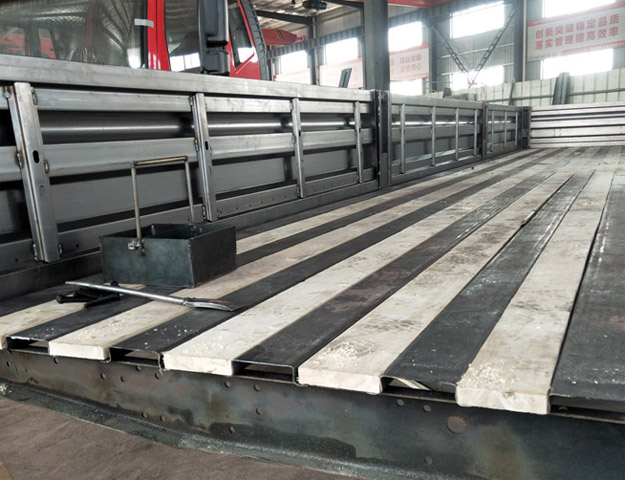

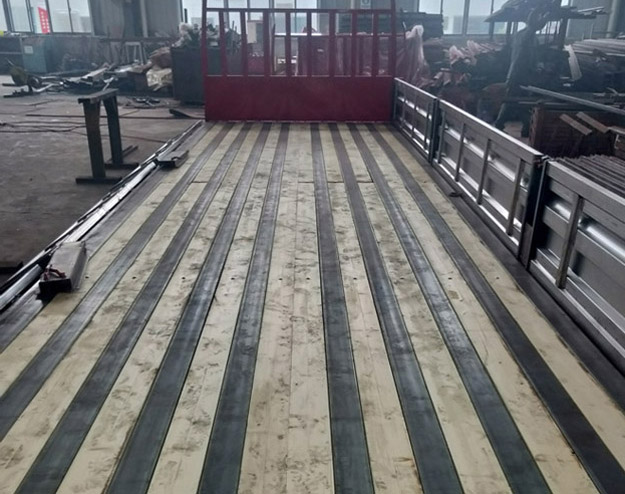

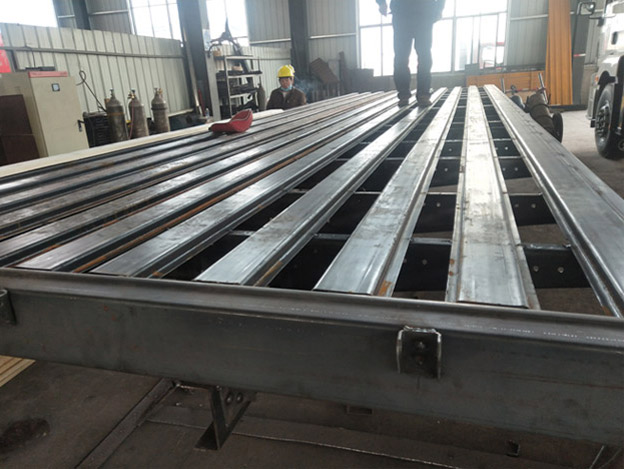

冷鉚車廂底板可以選擇具有抗震性輕量化鐵木結構(由一次輥壓帶兩側折邊加強的中底板和烘干松木組成)或3-5mm花紋板
,也可以組合更耐用的鐵木上鋪花紋板**高端配置俗稱用不壞的車廂:

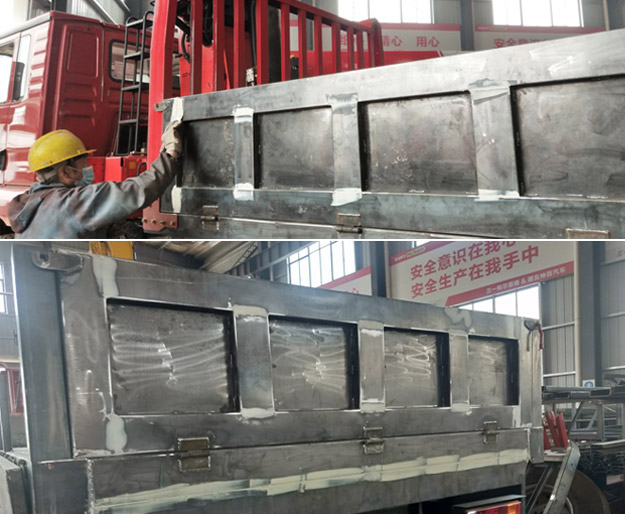

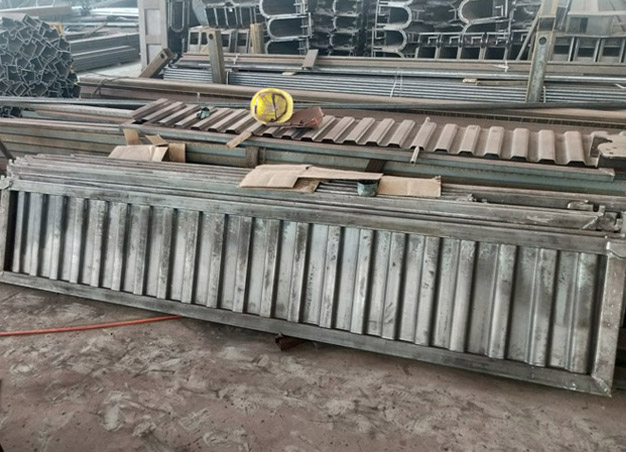

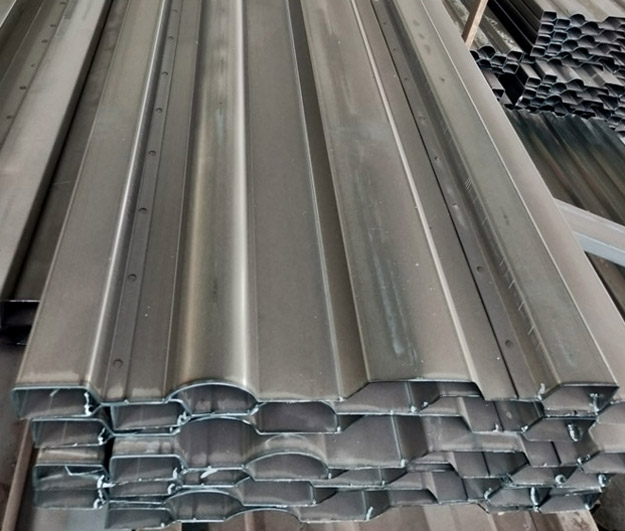

冷鉚車廂可選擇多種樣式邊板
,橫瓦楞,豎瓦楞
,方塊等
,采用DC01高強度板機械一次輥壓成型:

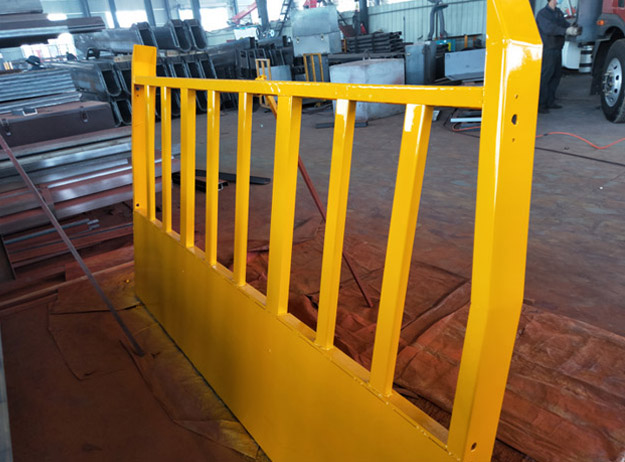

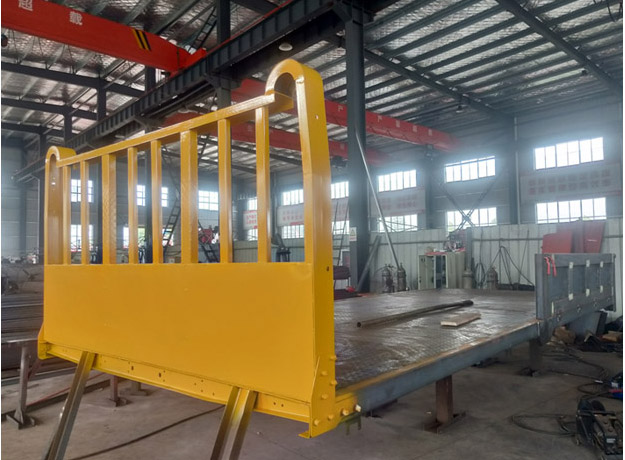

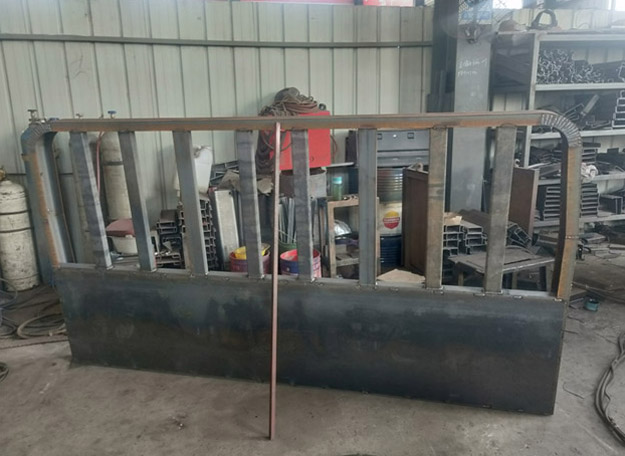

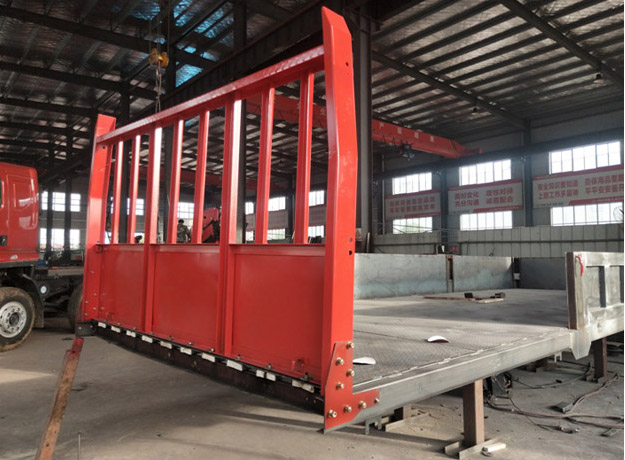

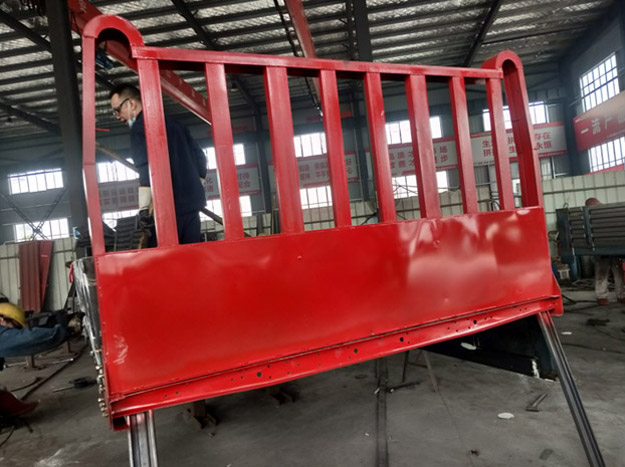

冷鉚車廂定制龍門架,強度更高
,結構更牢固
,采用連接板用8.8級鍍彩螺絲鏈接,易拆卸維修方便:

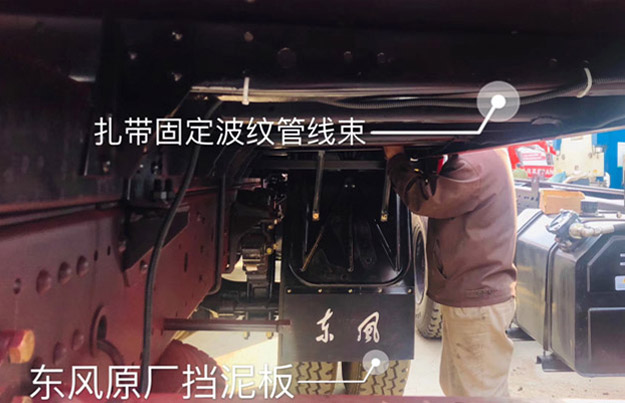

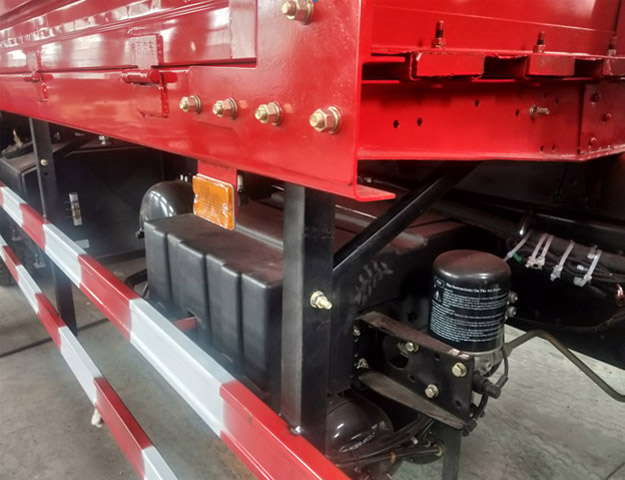

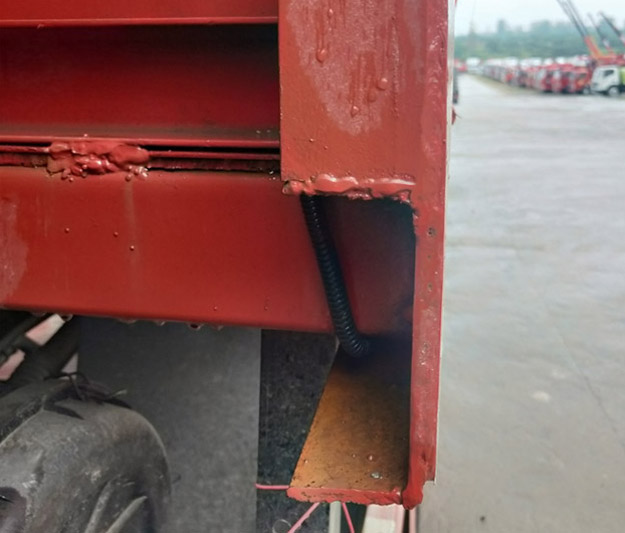

冷鉚車廂邊燈燈線采用插頭鏈接帶線速管
,護欄保險杠都采用螺栓連接易拆卸:
冷鉚車廂優勢
☆1
、維修方便。
☆2
、鉚接不容易變形而焊接易變形
。
☆3、動載荷下
,鉚接結構比焊接結構具有更好的疲勞強度
。
☆4
、由于汽車車廂的抗拉強度決定,鉚接的抗拉強度比焊接的抗拉強度大很多
。
☆5
、由于車廂底板要承載貨物,強度要求高
,需要采用鉚接的方法

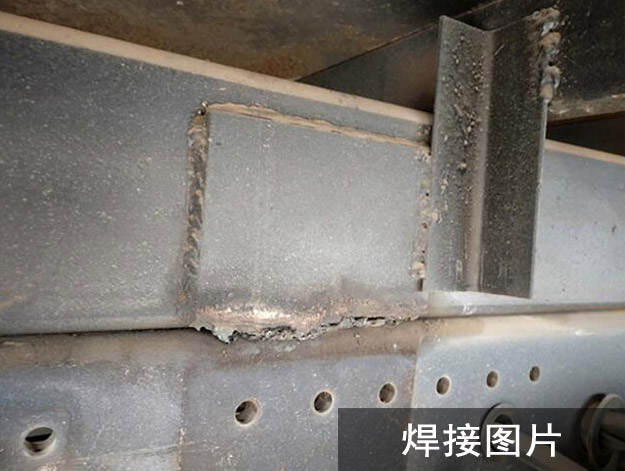

。如果采用焊接,焊縫處很容易產生裂紋
,發生斷裂
。
☆6、鉚接的主要好處是如果出現質量不良
,它會有明顯的預兆:比如鉚釘松動
,接縫漏水
。焊接的如果里面有微小裂縫后
,從外表是很難察覺的,而這個微縫在長期使用過程是會擴大的
,對行車安全有很大隱患
。
☆7、汽車大梁和車廂副梁為什么需要鉚接
,因為汽車不一定都在平直的道路上行駛
,路況有高低不平的變化,車的彈簧有時滿足不了車身的變化扭曲
,車架車廂鉚接相連隨著扭曲
,扭曲后又能還原,焊接的就不行了扭曲后就回不來
。汽車在高低不平的路上行駛時
,你會聽見嘎子嘎子的響聲,那就是車架在變形,而后又恢復,車架和車廂鉚接后都有特殊剛度朔性,來抵抗變形。
☆8
、大家都知道,采用傳統焊接方式制造車身時,常常存在虛焊、漏焊、焊不牢的質量缺陷,設計師擔心焊不牢會出現質量事故,就采用增加焊點來保證強度的方法 ,但也因此增加了工藝成本和人力成本。再加上焊接是熱連接
,焊接過程中還會出現部件扭曲等問題
